成型模样装备

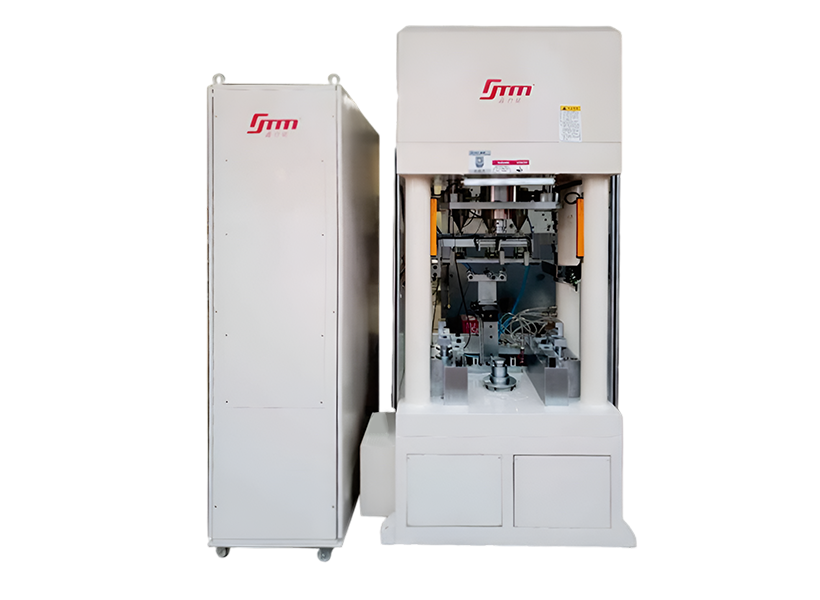

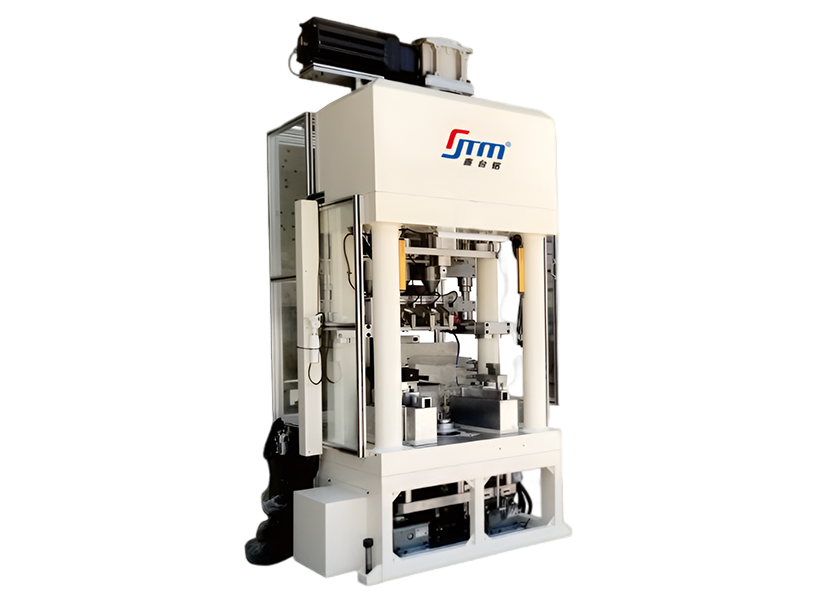

电感一体机注塑热压成型机
领会更多信息
领会更多信息
Part 1 有机物优势
01.
精准定位，涓滴不差
得到高融洽位移传红外感应器器检测工具，设备式限位开关
反复定位精准度高，可达+0.01mm
02.
网页调控，为所欲为
触摸屏电商屏形成
人道化体系设想，压力，地位，速率能够肆意调理
03.
让托付给最快的速度，生产周期性俭朴20%那时候
接收高紧凑位移感应器器查重，机戒式行程开关
单个产物压抑任务轮回4~5秒
Part 2 结果构造
电感一体成型机产物组成清单
-
□ 加速机
-
□ 伺服机电
-
□ 伺服驱动器
-
□ 丝杆
-
□ PLC
-
□ 触摸屏
-
□ 轴承
-
□ 称重传感器
-
□ 压力传感器
-
□ 气压电磁阀
-
□ 电器元件
-
□ 宁静光栅
Part 3 乙酰乙酸特点
1、成型利用热压手艺，大幅减小成型压力，减小漆包线受损的危险；在模腔中预固化，防止产物正面开裂。
2、高精度全伺服浮动中板成型，保障产物机能分歧性。
3、绕线接纳α绕线，防止成型进程中拉断漆包线；减小产物的DCR值。
4、线圈定位接纳FUNAC蜘蛛机械人，高精度定位线圈，保障线圈在产物中间。
5、全主动高效力，天天出产100kpcs。
6、激光脱漆皮、焊接，保障良好接点。
7、经由过程机电动员下压，编码器，跟限位双层节制。
8、上面是两套伺服机电动员联轴器，丝杆，切确节制模具腔体的高度。
9、模具的前面是一套伺服机，前后鞭策下粉拆卸，切确节制粉末下粉的地位。
10、一切的关键都是体系主动节制，主动出产粉腔，下粉，下压。
11、接纳PLC触摸屏节制体系。
2、高精度全伺服浮动中板成型，保障产物机能分歧性。
3、绕线接纳α绕线，防止成型进程中拉断漆包线；减小产物的DCR值。
4、线圈定位接纳FUNAC蜘蛛机械人，高精度定位线圈，保障线圈在产物中间。
5、全主动高效力，天天出产100kpcs。
6、激光脱漆皮、焊接，保障良好接点。
7、经由过程机电动员下压，编码器，跟限位双层节制。
8、上面是两套伺服机电动员联轴器，丝杆，切确节制模具腔体的高度。
9、模具的前面是一套伺服机，前后鞭策下粉拆卸，切确节制粉末下粉的地位。
10、一切的关键都是体系主动节制，主动出产粉腔，下粉，下压。
11、接纳PLC触摸屏节制体系。
Part 4 副产物技术参数
| 电感一体成型机规格参数 | |||||
| 型 号 | XTMP-003-10T | XTMP-003-20T | XTMP-003-30T | XTMP-003-40T | |
| 主机表面尺寸(摆布X前后x高) | 1250x1350x2650 | 1250x1350x2650 | 1785x1350x2950 | 1785x1350x3100 | |
| 驱动体例 |
1、AC伺服驱动 2、PC机+PLC预留20%介面用于内部设备拓展 |
1、AC伺服驱动 2、PC机+PLC预留20%介面用于内部设备拓展 |
1、AC伺服驱动 2、PC机+PLC预留20%介面用于内部设备拓展 |
1、AC伺服驱动 2、PC机+PLC预留20%介面用于内部设备拓展 |
|
| 节制体例 | CNC 5轴节制（上主轴，下主轴，可动下型（2轴），送粉器） | CNC 5轴节制（上主轴，下主轴，可动下型（2轴），送粉器） | CNC 5轴节制（上主轴，下主轴，可动下型（2轴），送粉器） | CNC 5轴节制（上主轴，下主轴，可动下型（2轴），送粉器） | |
| CNC 上型 100KN | CNC 上型 200KN | CNC 上型 300KN | CNC 上型 400KN | ||
| CNC 雌型 50KN （包含添补才能，加压坚持才能，拔出才能，压下才能） | CNC 雌型 50KN （包含添补才能，加压坚持才能，拔出才能，压下才能） | CNC 雌型 100KN （包含添补才能，加压坚持才能，拔出才能，压下才能） | CNC 雌型 100KN （包含添补才能，加压坚持才能，拔出才能，压下才能） | ||
| CNC 下型 30KN （包含添补才能，加压坚持才能，拔出才能，挪动同步举措才能） | CNC 下型 30KN （包含添补才能，加压坚持才能，拔出才能，挪动同步举措才能） | CNC 下型 40KN （包含添补才能，加压坚持才能，拔出才能，挪动同步举措才能） | CNC 下型 40KN （包含添补才能，加压坚持才能，拔出才能，挪动同步举措才能） | ||
| CNC 送粉器 | CNC 送粉器 | CNC 送粉器 | CNC 送粉器 | ||
| CNC 送粉起落 | CNC 送粉起落 | CNC 送粉起落 | CNC 送粉起落 | ||
| 功率 | 上型 | 11KW(1500RPM) 伺服马达 加速比 | 15KW(1500RPM) 伺服马达 加速比 | 22KW(1500RPM) 伺服马达 加速比 | 30KW(1500RPM) 伺服马达 加速比 |
| 雌型 | 1.8KW(1200RPM) 伺服马达 加速比 | 1.8KW(1200RPM) 伺服马达 加速比 | 2.9KW(1200RPM) 伺服马达 加速比 | 2.9KW(1200RPM) 伺服马达 加速比 | |
| 可动下型 | 2.9KW(750RPM) 伺服马达 加速比 | 2.9KW(750RPM) 伺服马达 加速比 | 4.4KW(750RPM) 伺服马达 加速比 | 4.4KW(750RPM) 伺服马达 加速比 | |
| 最大粉末充填深度 | 30mm | 30mm | 30mm | 30mm | |
| 最大押出路程 | 编辑凸轮数据主动计较 | 编辑凸轮数据主动计较 | 编辑凸轮数据主动计较 | 编辑凸轮数据主动计较 | |
| 上型最大路程 | 150mm | 150mm | 150mm | 150mm | |
| 上型调剂量 | 30mm | 30mm | 30mm | 30mm | |
| 磁型最大路程 | 50mm | 50mm | 50mm | 50mm | |
| 下型最大路程 | 50mm | 50mm | 50mm | 50mm | |
| 下型调剂量 | 0-30mm | 0-30mm | 0-30mm | 0-30mm | |
Part 5 充分利用核心内容

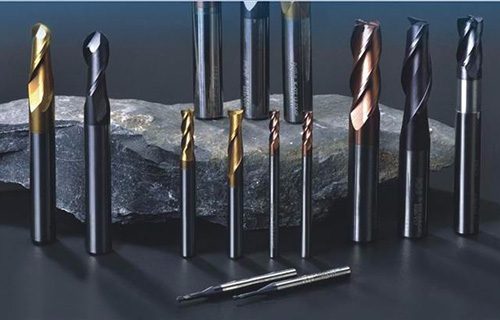

硬质合金
硬质的耐热合金
车刀、铣刀、刨刀、钻头、轴承。
车刀、铣刀、刨刀、钻头、轴承。

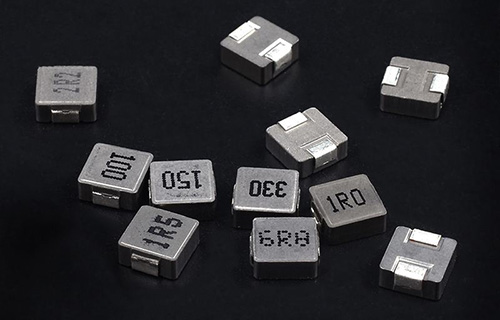

电感磁芯
电感磁芯
电感磁芯、一体成型电感、T-core电感。
电感磁芯、一体成型电感、T-core电感。

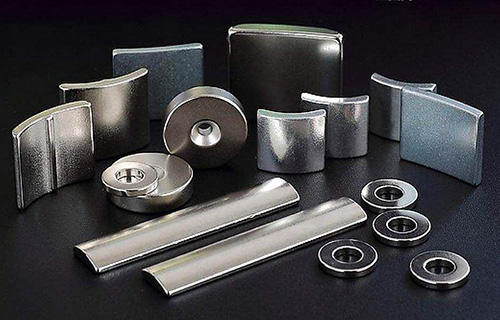

磁性资料
磁块内容
磁轴承、电表、按键、继电器、传感器、开关、磁性天线、变压器、耳机。
磁轴承、电表、按键、继电器、传感器、开关、磁性天线、变压器、耳机。

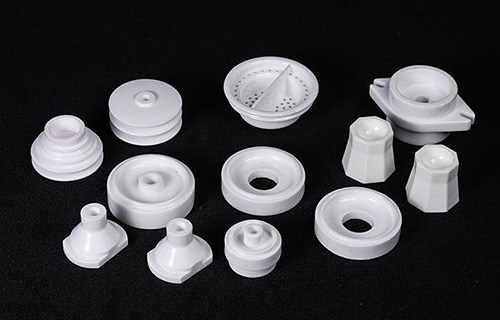

电子陶瓷
网络陶瓷制品
电子元器件、光通信、无线通信、产业激光、花费电子、汽车电子。
电子元器件、光通信、无线通信、产业激光、花费电子、汽车电子。

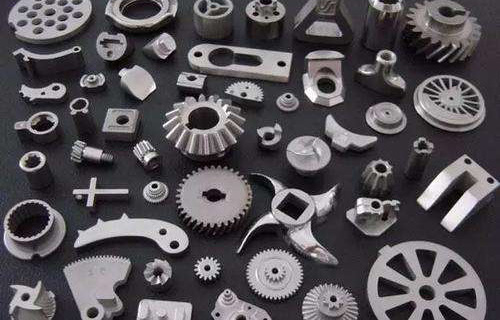

粉末冶金
粉未冶金工程
5G通信基座、医疗东西、锁具、五金件、布局件。
5G通信基座、医疗东西、锁具、五金件、布局件。

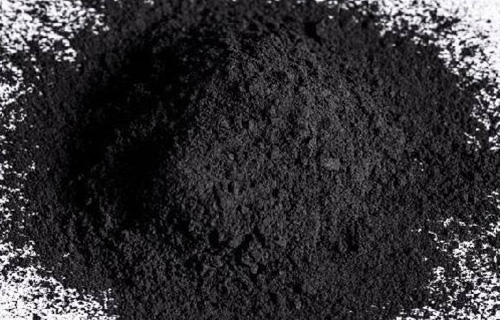

其余粉末
其它的纳米银溶液
玻璃粉末、不锈钢粉末、石粉、药粉。
玻璃粉末、不锈钢粉末、石粉、药粉。
更多机头仪器供选
此刻预定请求，
设备及产线进级计划
设备及产线进级计划
